摘要：从负荷计算、变配电系统,动力照明系统及防雷接地等方面入手,阐述药品检验所的电气设计。该项目为二类高层建筑,由市网引来一路10KV电源供电,设两台1250KVA变压器。另外设置一台80DkW柴油发电机组,作为第二电源。高压系统电压等级为10kV,接线方式为单丹线不分段:而低压侧采用单丹线分段方式,一段好线分列运行并互为备用。
关键词：变配电系统；照明配电系统；防雷接地；建筑能耗1. 项目概况：
本项目为广州市某药品检验所,总面积15 540m，总高39.9 m ,地下室为车库及设备用房,药检所按用途可分为两幢建筑:幢为十层高的实验楼;另一幢为十二层高的办公楼 变电所设地下一层，
2. 负荷分级及供电要求：
- 本工程为12层高(约39.9 m)的办公楼为二类高层建筑 消防设备属于一级负荷,包括消防水泵消防控制室消防电梯、防排烟风机等,地下室照明 生活水泵 通风机火灾应急照明及疏散指示标志按二级负荷考虑其它空调设备、照明用电等为三级负荷
- 为确保药检所一、二级负荷的供电,设计中采用一路高压,另一路备用电源(柴油发电机组)的两回路供电，由市政电网引来一路10kV电源供电，设一台800 kW柴油发电机组作为第二电源 并在最末一级配电箱处设置自动切换装置,而应急照明及疏散指示标志等公共照明采用了一条回路供电并且应急照明设备自带蓄电池在设备处自动切换,而其它动力设备、照明用电等三级负荷对供电无特殊要求 采用单回路供电
3. 解决方案：
- 能源管控：通过有线、无线智能表计，实现电/水/流量/压缩空气等能耗的自动计量及精确计量。
- KPI指标：增加KPI概况以及用户报告部分，将月度，年度KPI指标进行计算，如：单位面积能耗、烤漆房工件能耗、回收水利用率等等。
- 中英文适配：全部功能菜单都进行了中英文适配，且通过客户逐项验证。
- 手机APP查看能耗数据：除内网WEB版本之外，还提供APP服务，客户可在任意内网WIFI下。通过APP查询建筑用能数据。
4. 组网结构：

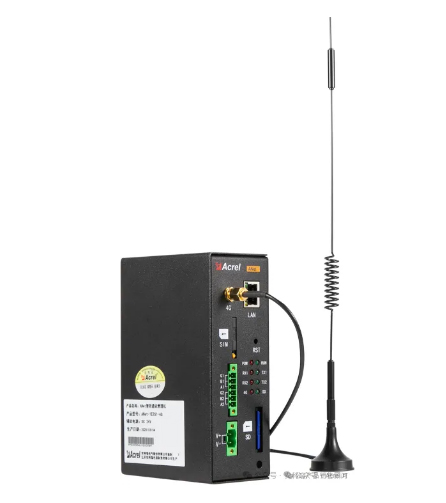

ANet-2E4SM网关采集智能电表（DTSD1352）、流量计及温湿度传感器数据，通过有线方式上传至内网服务器，此外，部分智能电表（ADW300）及4G水表，可通过4G无线上传至能源管理平台。5.典型硬件：
Ø支持断点续传，网络中断后数据存储本地，支持1个月存储Ø可选4G上传模块，拥有一路10M/100M以太网口Ø采用嵌入式LINUX操作系统，金属外壳，导轨式安装6. 特色功能：

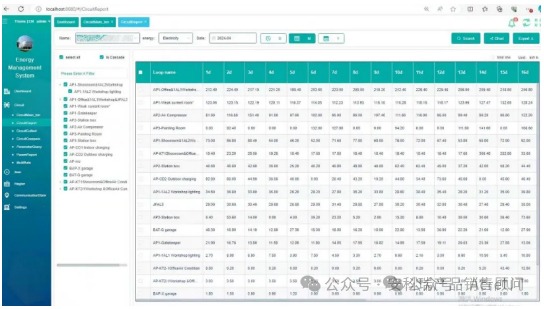

（1）区域能源计量：将客户主要的用能按照能源类型分为电、水、压缩空气、燃气等。按区域划分为车间用电，办公区域用电，展厅及售后服务区域用电等。按分项划分为空调用电、动力用电、照明用电、光伏发电，自来水、回收水等。根据现场情况满足客户对于能源管理的基本要求，且自定义程度较高。（2）KPI指标：对能源消耗情况进行对比分析，实现单位建筑面积能耗、单位建筑面积用水量、销售与服务区域单位能耗、行政区域单位能耗、车间区域单位能耗、车间区域单位时间能耗等数据分析和指标对比。帮助用户节能降耗。（3）用户报告：提供月度、年度统计，各用能分区能耗排名，用能同环比，饼图占比等功能。并添加KPI参数的统计和配置，直观明了地展示门店能耗是否符合总部标准。同时按照客户需求修改用户报告风格，将大段文本信息，基本全部改为图表及表格的形式，更加直观的展示数据情况。
（4）中英文切换：为保证中英文的自由切换，不仅满足菜单和UI功能的英文切换，所有仪表，设备，站点回路名称全部都做了英文录入接口，保证看到的所有功能都可以进行英文展示。7. 总结：
Acrel-5000 建筑能耗监测系统通过有线结合无线组网方案，确保了所有建筑能耗数据的稳定、可靠采集与上传，为集中管理奠定了坚实基础。更重要的是，它改变了客户过去粗放管理模式，通过各种智能电表、水表、流量计等表计的采集，实现了对办公区、展厅、等不同功能区域，以及电、水、压缩空气、燃气等各类能源类型的精确计量，使客户得以清晰掌握各区域各环节的用能细节，精准定位能耗异常综上所述，Acrel-5000建筑能耗管理系统为药品检验所构建了一个覆盖全面、数据精准、管理智能的能耗监测平台，赋能客户实现了从“用能模糊"到“精细管控"、从“分散管理"到“集团统览"的能源管理能力跃升，为持续节能降耗和提升运营效率提供了核心工具。
