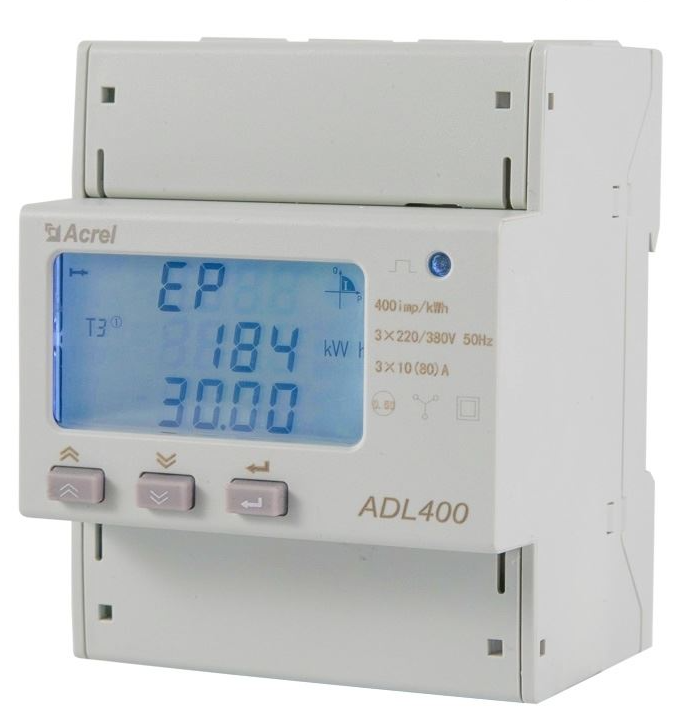

导轨式智能电表以其安装便捷、体积小巧、功能集成等优势，已成为现代建筑电气系统、工业配电网络及能源管理系统中的核心计量与监控单元。然而，其高效稳定运行的首要前提，是严格遵循规范、准确无误的接线。接线工作不仅是物理连接的实现，更是保障测量精度、系统安全及设备寿命的关键技术环节。
一、安全第一：接线作业的绝对前提
所有接线操作必须在断电且验证无电的状态下进行。必须严格执行电力安全规程，使用经过校验的绝缘工具，穿戴必要的个人防护装备。确认上级电源开关已锁定，并在工作区域设置清晰的安全警示。这是所有后续步骤不可逾越的底线，任何疏忽都可能引发触电、短路甚至火灾事故。
二、核验与准备：精准对接的基石
接线前，必须进行三项核心核验：其一，核验电表型号与规格是否与设计图纸、负载类型（单相、三相三线、三相四线）及电流互感器变比（若采用CT接入）匹配。其二，仔细研读该型号电表专用的接线图，通常位于端盖内侧或说明书首页，不同品牌、型号的端子定义可能存在差异。其三，检查进线电缆的规格、绝缘层完好性及相序（尤其三相系统），确保电缆截面满足载流量要求，线芯无损伤。
三、导轨式智能电表规范接线：流程与要点
1.端子识别与连接：依据接线图，逐一识别电压端子（通常标有U、V、W、N或L、N）与电流端子（通常标有I1、I2或L1、L2、L3对应A、B、C相）。电压回路并联接入：电压线必须连接至电源侧，确保电表电压线圈与负载电压一致。电流回路串联接入：电流线必须串入被测电路，注意电流互感器（CT）的极性（P1进、S1出）与电表电流端子“*”号或进线端对应，若接反将导致计量反向。对于直接接入式电表，电流端子直接串接火线。
2.紧固与防护：所有端子螺丝必须使用合适的工具拧紧，确保铜芯导线无松动、无压伤，接触电阻最小。压接应牢固，避免虚接发热。接线完成后，应立即将裸露的线芯及端子部分妥善封闭于电表底盒或配电箱内，防止意外触碰。
3.相序与极性：在三相系统中，必须保证电压相序（A-B-C）与电流相序一致，否则会影响计量准确性及某些需相位检测的功能。对于具有需量计算、谐波分析等功能的智能电表，正确的相序连接至关重要。
四、导轨式智能电表常见错误与规避
1.电压电流接反/混接：将电压线误接入电流端子，或反之，将直接损坏电表。
2.CT极性错误：这是导致计量失准的最常见原因之一，必须严格按“减极性”原则接线。
3.中性线（N）断开或接触不良：在单相或三相四线系统中，N线断开会导致电压失衡，不仅计量错误，更可能烧毁电表。
4.超负荷接线：在电流端子接入超过额定电流的导线，或同时接入多根电缆导致压接不实，是安全隐患。
五、验收与试运行
接线全部完成后，在恢复供电前，必须使用万用表等工具进行绝缘检查和通路核对，确认无短路、无开路、无接反。送电时应短暂通电观察，确认电表显示正常、无异常声响或焦糊味。随后，需结合已知负载进行短暂试运行，比对电表读数与预期是否相符。
