在工业制造、商业楼宇、通信基站等现代化用电场景中，配电系统日趋复杂，往往需要对多个用电回路分别进行独立监测和计量。面对数十甚至上百个回路，传统的做法是安装同等数量的单回路电表，不仅配电柜空间紧张、布线繁琐，也难以实现数据的集中管理和能耗的精细化分析。多回路计量仪表正是为解决这一难题而生的产品类别。
一、什么是多回路计量仪表
多回路计量仪表是一种能够同时监测和计量多个独立用电回路的集中式电能计量设备。与只能监测单一支路的传统电表不同，它通过一个终端、一个通讯出口，即可实现对多个回路的同步监测、控制与数据分析，在计量精度、管理效率、运维成本等方面展现出明显的优势。

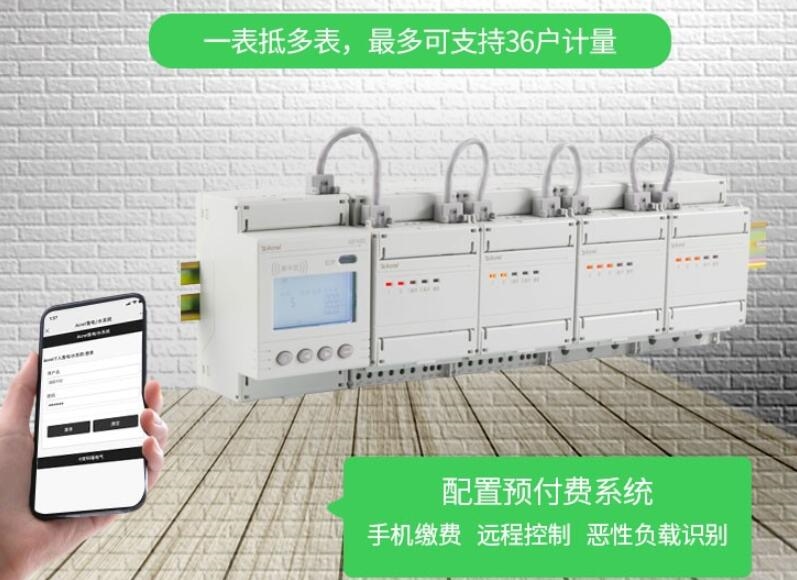

以市面上典型的ADF400L系列多回路计量仪表为例，它采用模块化组合的设计思路，最大可实现12路三相或36路单回路的直接接入测量，同时支持互感器接入测量，两者也可以混合使用。一台仪表覆盖几十个回路的计量需求，在空间利用和成本控制上，与传统方案相比差异较大。
二、为什么需要多回路计量仪表
理解多回路计量仪表的必要性，不妨先看一下传统单回路电表在现代配电系统中所面临的局限。
1、精度和测量功能不足：传统电能表通常精度不高，尤其在低负荷或不平衡负荷条件下可能出现较大误差，而且多数只能计量基本的有功电能，无法同步监测电压、电流、功率因数等电力参数。
2、无法满足多回路独立计量的需求：传统电能表只能支持单回路计量。在园区、商场、大型厂房等复杂用电场景中，需对多回路进行独立计量和核算，传统方案只能通过安装多块电表来解决，成本和空间压力都很大。
3、数据采集效率低、管理不便：大量独立电表意味着众多通信节点，上位机需要轮询采集，数据同步性差、采集速度慢；同时需要人工抄表，既增加人力成本，也难以及时发现电力系统中的异常情况。
4、难以支撑精细化管理：传统电表的数据主要用于账单结算，无法提供按区域、按设备、按时间的能耗分析报告，难以帮助企业识别高耗能环节和优化用能结构。
近年来，随着节能减排要求的提升和能耗管理精细化的推进，这些问题愈发突出。2025年10月发布的GB/T 17215.305-2025《电测量设备（交流） 特殊要求 第5部分：多回路电能表》国家标准，标志着多回路计量仪表已进入规范化发展的阶段。
三、核心功能与关键技术参数
多回路计量仪表在功能和性能上，有几个值得关注的技术维度。
1、多回路集中计量：这是多回路仪表的基本功能。各个回路相互独立、互不干扰，可以同时进行电能脉冲输出和数据记录。每个回路都相当于一个独立的计量单元，在集中管理的同时保证了各自的计量准确性。
2、灵活的组合与接入方式：多回路仪表通常采用模块化设计，可根据实际需求自由组合电压、电流、测温、开关量等不同类型的模块。在接入方式上，支持直接接入（电流较大的回路）和互感器接入（电流更大的回路）两种模式，两者可以混合使用。在具体选型时，需要先统计单相和三相回路的数量，再根据“一个直接接入模块对应1路三相或3路单相、一个互感器接入模块对应2路三相”的配比，计算出所需的模块数量，确保总回路数不超过主模块支持的36路上限。
3、全电参量采集与电能质量分析：多回路计量仪表不仅计量有功、无功电能，还可以同步监测电压、电流、功率、功率因数、相角、不平衡度以及2至31次谐波等参数。这对于工业厂房等非线性负载较多的场所尤其重要，可以帮助用户发现谐波污染源，并制定有针对性的电能质量治理方案。
4、多种通讯方式与系统集成：RS485通讯接口是多回路仪表的主流配置，支持Modbus-RTU协议，具有抗干扰能力强、传输距离远、支持多节点组网等优点。此外，许多产品还支持4G、LoRa、WiFi等无线通讯方式，可无缝对接能源管理系统或云平台，实现远程数据访问与集中监控。
5、预付费功能与安全保护：部分多回路仪表支持预付费功能，适用于小区、学校、宿舍等场景，可以实现电费自动催缴、欠费跳闸、远程充值等操作。部分产品还集成测温漏电监测功能，能够实时预警电缆过热或漏电异常，提升用电安全性。
四、主要应用场景
多回路计量仪表因其集成化和灵活性，在多个行业得到了应用。
1、通信基站与数据中心：5G基站能耗涉及BBU、RRU、空调、安防等多个子系统，运营商需要精确计量各方用电量以核算成本和优化节能策略。基站机房空间有限，多回路仪表的集约化设计在此类场景中尤其实用。数据中心同样面临数百上千个负载回路的管理挑战，多回路监控装置可以在传统仪表1/3的体积内实现多个回路的集中计量。
2、商业建筑与办公楼宇：购物中心、写字楼租户众多、业态多样，配电系统较为复杂。多回路仪表可实现分层、分户、分区域的独立计量，清晰界定用电责任，结合预付费系统，物业可实现远程售电和实时监控。
3、工业园区与生产制造：工厂需要对各生产线乃至关键工序进行能耗核算，锁定高耗能环节。多回路仪表可以同步监测变频器、电机等非线性负载产生的谐波，分析负荷曲线，辅助优化生产排程和实现削峰填谷。
4、老旧小区改造与公共设施：在老旧小区电力改造中，无需大规模更换原有线路，可在配电箱内安装体积紧凑的模块化多回路电能表，即可实现分户计量与漏电监测，工期可缩短50%以上。
五、选型与安装要点
在选配多回路计量仪表时，可以从以下几个方面着手。
1、回路数量与类型的统计：先统计需要监测的单相回路数量和三相回路数量。一个主模块最多支持36个回路（12路三相或36路单相，或单三相混合不超过36个回路）。根据统计结果，合理配置直接接入模块和互感器接入模块的数量。
2、电流规格与接入方式的选择：对于电流较小的回路，可选用直接接入模块；对于电流较大的设备回路，需通过互感器接入，并确认互感器的变比和安装位置。
3、通讯方式的确定：根据现场条件和系统平台的要求，选择RS485有线通讯或4G、LoRa等无线通讯方式。多数产品支持Modbus-RTU协议，与主流监控平台兼容较好。
4、功能需求的梳理：是否需要进行谐波分析、是否需要测温漏电监测、是否需要预付费功能，这些都会影响最终的产品选型和配置。

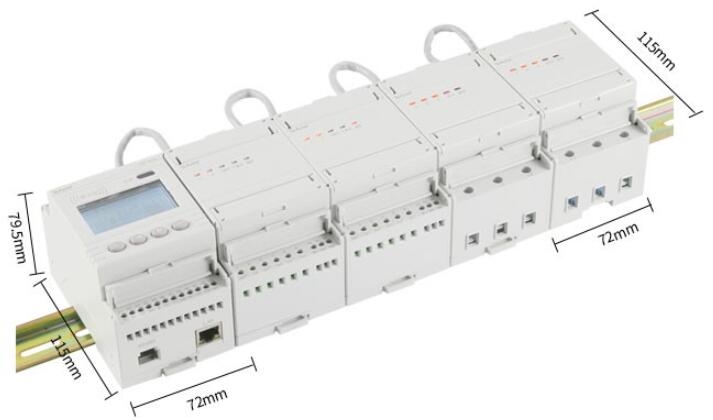

5、安装方面，多回路仪表通常采用DIN35mm标准导轨安装，模块之间通过网线级联，安装时需注意BUS-IN和BUS-OUT的接口方向不能接反。
六、行业标准与发展趋势
2025年10月发布的GB/T 17215.305-2025标准，对多回路电能表的分类与配置、计量性能、功能要求、气候环境、电气要求等进行了系统规定，适用于新制造并用于交流电网中电能测量与控制的多回路仪表。该标准将于2026年5月1日起正式实施，为产品的技术规范和市场秩序提供了参考依据。
从产品形态来看，模块化设计和无线通讯正在成为多回路计量仪表的主要发展方向。模块化设计使得安装更灵活、扩展更方便；而4G、LoRa等无线通讯方式，为免布线、免停电施工提供了可能，尤其适用于已建成项目的能效升级改造。
在能源管理精细化、数字化的趋势下，多回路计量仪表正从单一的计量设备，逐步向集数据采集、电能质量监测、安全保护于一体的综合性能效管理终端演进。对于需要同时管理数十甚至上百个用电回路的配电系统而言，这是一种切实可行的技术选择。
