高压真空断路器触头在线无线测温成套监测解决方案

一、引言

在3‑35kV高压开关柜配电系统中，真空断路器是承载负荷电流分合、系统故障切除的核心关键设备，其动静触头更是开关柜故障高发核心点位。在设备长期运行过程中，触头受电弧烧蚀、机械振动、接触压力衰减、环境粉尘氧化等多重因素影响，接触电阻会持续增大。根据焦耳定律，电阻升温效应不断累积，极易引发触头过热隐患，严重威胁配电系统安全稳定运行。

由于高压柜体为全封闭结构，传统红外热成像检测、手持测温枪等外部检测方式，无法穿透柜体精准捕捉触头真实温度，同时人工周期性巡检存在滞后性、漏检率高、无法全天候监测等痛点。触头过热隐患长期隐匿，会逐步引发触头烧蚀、柜体绝缘老化、弧光短路等故障，最终导致开关柜起火、非计划停电等事故，给工矿企业、变电站、数据中心、新能源升压站、轨道交通等场景造成重大安全隐患与经济损失。

传统周期性点检的运维模式，仅能实现阶段性设备排查，无法7×24小时实时感知断路器触头运行工况，难以捕捉负荷波动下的短时过热、缓慢爬升的隐性温升故障，无法满足当下智能配电事前预警、状态检修的运维需求。

针对以上行业痛点，安科瑞推出适配高压强电磁环境、不影响一次回路绝缘、安装便捷的真空断路器触头无线测温整体解决方案。通过多元化无源/电池型高精度传感器，实现断路器6个触头点位温度的实时采集、超限告警、远程监测，将柜体内部隐性温升隐患转化为可量化、可追溯、可分析的数据，助力配电运维模式从传统“故障抢修、定期检修"全面升级为智能化“预测性维护"。

二、方案工作原理

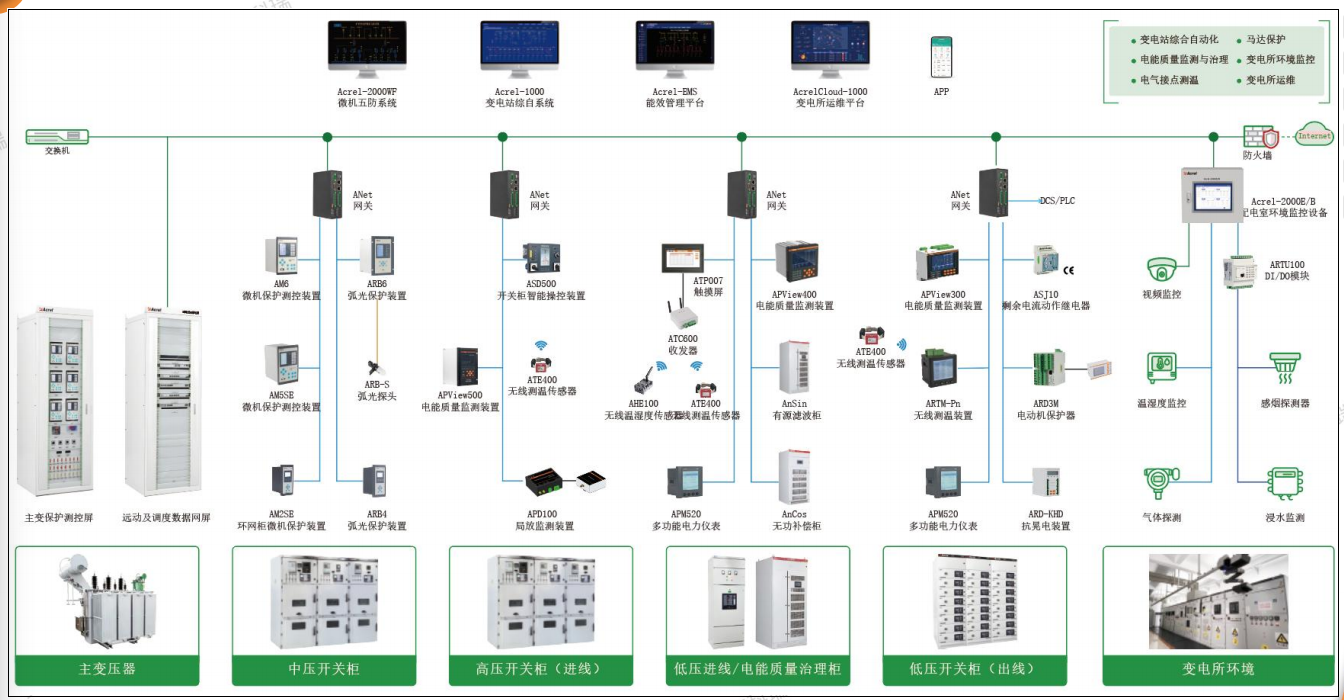

本套无线测温系统架构清晰，整体分为感知层、接收处理层、监控应用层三级架构，全程实现温度数据自动化采集、传输、分析与告警，运行稳定、响应高效。

系统核心运行逻辑为：将专用无线测温传感器贴合安装于真空断路器动静触头关键测温点位，传感器实时采集触头表面温度数据，并通过无线射频方式向外传输；柜内专用接收单元精准接收无线测温信号，完成数据解析、校验与处理；就地显示终端实时刷新各触头温度数值，支持自定义温度阈值，超时自动触发就地告警。同时，系统通过RS485总线将实时温度、历史数据、告警信息同步上传至后台监控平台，运维人员可远程实时掌握断路器触头温度变化规律与温升趋势，隐患异常时可通过就地声光告警+后台弹窗推送双重提示，实现故障早发现、早处置，杜绝隐患扩大。

方案充分适配高压柜狭小安装空间、手车式断路器摇进摇出的常规工况，传感器体积小巧、适配性强，无需改动高压一次主回路，无需铺设高压侧有线线路，全程保障高压系统绝缘安全，可广泛适配中置柜、手车柜、固定式开关柜等主流柜型。

三、核心产品选型（适配全场景工况）

安科瑞针对老旧柜体改造、新建智能柜体、高负荷长期运行等不同现场场景，打造电池供电、CT取电、射频无源三种传感方案，搭配多元化接收终端与后台平台，满足不同项目预算、运维需求与工况标准。

（一）感知层：无线测温传感器（断路器触头专用）

1. ATE200电池供电无线测温传感器

采用表带式捆绑安装方式，无需打孔、无需螺栓固定，仅需短时停电即可完成存量开关柜改造施工，安装便捷、改造成本低。设备测温区间为‑50℃~125℃，测温精度可达±1℃，搭载低功耗芯片，电池使用寿命长久。采用470MHz专用无线频段，抗柜内强电磁干扰能力优异，运行稳定。单台真空断路器可配置6台传感器，实现上下6个触头点位全覆盖、逐点位精准监测，是存量高压柜智能化升级的优选设备。

2. ATE300 CT感应取电无源传感器

依托一次回路电流CT感应自主取电，无需配置电池、无需后期更换维护，解决电池老化、更换带来的运维工作量。设备采用扎带捆绑固定，安装便捷，当一次回路电流达到启动阈值即可自动启动测温工作，适配电厂、重工业等高负荷、长时间不间断运行的高压柜场景，免维护、高可靠，适配长期连续运行工况。

3. ATE800系列RFID无源无线测温传感器

采用射频电磁波取能技术，无电池、无CT线圈，纯无源设计，设备可靠性高，无需后期运维检修。其中ATE800‑B表带式传感器专门适配真空断路器触头测温场景，搭配ATC800系列接收器使用，具备优异的EMC电磁兼容性能，可有效抵御高压柜内强电磁干扰，契合新一代智能高压开关柜的设计标准，多用于可靠性要求高、后期运维不便的新建配电工程项目。

（二）接收与就地显示单元（柜内集成安装）

1. ARTM‑Pn无线测温显示装置

采用开关柜面板嵌入式安装设计，不占用柜体额外空间，单台设备可同时接收多路传感器测温数据。通过高清液晶屏可就地直观查看每一路触头的实时温度，支持自定义高温、温升速率告警阈值，可输出继电器告警信号。设备搭载标准RS485‑Modbus通讯接口，可无缝对接后台监控系统，是高压柜触头测温场景中应用广泛的就地采集终端。

2. ASD320智能操控一体化装置

集成开关柜一次回路模拟显示、断路器运行状态指示、无线测温接收与告警多重功能，一表多用、高度集成。可有效简化柜内元器件布局，缩减设备占用空间，实现开关柜操控、测温、状态监测一体化功能，主要适配新建成套开关柜配套供货使用，适配智能化柜体设计需求。

3. ATC系列无线收发器

采用导轨式安装，拆装便捷、部署灵活，主要负责接收前端传感器的无线测温信号，并将数据精准转发至测温仪表或后台监控平台。组网方式灵活多样，可满足多柜集中监测、分布式部署的项目场景，适配大中型配电站点的集中化运维需求。

（三）监控应用层：Acrel‑2000T测温监控系统

配套专属Acrel‑2000T测温监控后台，可集中汇总多台高压柜真空断路器的全部触头测温数据，实现数据统一存储、分析与展示。系统支持温度实时曲线、历史温升趋势分析，可自动存储告警记录、支持历史数据随时调取查询。

系统可精准区分瞬时负荷温升告警与设备劣化缓慢温升告警，帮助运维人员精准辨别正常工况温度波动与触头接触不良、设备老化等隐性故障，为设备状态检修、隐患排查提供全面、精准的数据支撑。同时支持Web网页远程访问，可无缝对接用户现有配电综合监控平台，实现数据互联互通，适配智能化配电运维体系。

四、方案核心优势

1. 精准靶向监测，弥补传统检测短板

方案聚焦真空断路器上下6个核心触头风险点位，针对性开展专项监测，精准直击开关柜高发故障源头。解决封闭柜体红外测温、人工巡检无法穿透柜体监测内部触头温度的行业痛点，可精准捕捉缓慢爬升、隐性温升等极易被忽略的安全隐患。

2. 施工改造安全便捷，不改动一次系统

所有传感器均采用表带、捆绑式无损安装，无需打孔、无需改造一次主回路，仅需短时停电即可完成存量柜体改造。设备体积小巧，不会干涉手车断路器摇入、摇出的常规操作，完整保留设备原有运行性能，不降低高压系统绝缘安全等级，施工安全、改造效率高。

3. 多模式选型，适配全场景需求

覆盖电池供电、CT感应取电、RFID纯无源三种传感模式，可灵活适配老旧柜体改造、新建智能开关柜、高负荷不间断运行、免维护需求场景等不同项目工况，兼顾项目预算、运维难度与设备可靠性，选型灵活、适配性广。

4. 双重告警机制，实现隐患前置预警

系统支持温度阈值、温升速率双重智能告警，告别传统单一温度告警的局限性。搭配柜内就地声光告警、后台远程推送告警的双重提醒机制，可第一时间发现异常、通知运维人员，改变传统运维“事后处置"的被动模式，实现隐患前置防控。

5. 数据全程沉淀，支撑智能化状态检修

系统长期持续记录触头温度运行数据与温升趋势，可精准区分负荷波动导致的正常温升与设备老化、接触不良导致的劣化温升。无需频繁开展停电预防性试验，可依托真实运行数据制定针对性检修计划，大幅降低设备运维成本、减少停电频次、提升配电系统运行效率。

五、结语

真空断路器触头过热是3‑35kV配电系统最常见、危害最大的隐性安全隐患，传统人工巡检、定期检修模式存在无法规避的技术短板与运维弊端。安科瑞真空断路器触头无线测温解决方案，依托成熟的无源传感、无线传输、大数据分析技术，成功实现高压柜内部隐匿触头温度的7×24小时全天候在线监测。

方案以精准监测、安全改造、智能预警、数据赋能为核心，将配电安全隐患消灭在萌芽阶段，有效规避开关柜起火、短路、非计划停电等运行风险，助力各行业配电系统实现安全化、智能化、高效化的预测性运维升级，为电力系统稳定可靠运行保驾护航。
