浏览次数：34从 110kV 变电站到 IT 机柜末端
安科瑞电气股份有限公司 · 创新 / 高效 / 团结 / 诚信

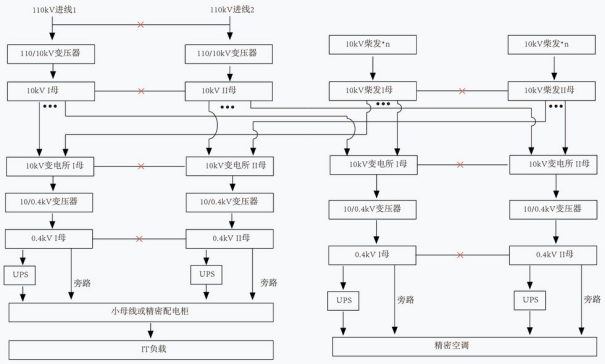

随着 AI 算力爆发、单机柜功率迈向 MW 级，数据中心正从"基础设施"升级为"战略资源"。从 110kV 变电站引入、10kV 变电所、0.4kV 配电、列头柜、IT 机柜末端——任何一处供电环节的微小扰动，都可能演变成全机房级别的故障。
安科瑞面向数据中心推出全链路 9 大场景解决方案：电力监控系统 Acrel‑1000、微机保护 AM6/AM6SE、备自投 AM5、电能质量 APView500、弧光保护 ARB6、无线测温 ATE400/ATE300P、电力模组 ATU、母线槽智能监控 AMB 系列、列头柜精密配电 AMC100、以及面向 800V HVDC 的 AIM‑T500L 绝缘监测+故障定位，覆盖从 110kV 进线到 IT 机柜末端的每一个关键接点。
一
安科瑞解决方案覆盖以上全部环节：
· 变电站综合自动化：Acrel‑1000 综自 + 微机保护 AM6SE + 备自投 AM5 + 电能质量 APView500 + 弧光保护 ARB6 + 局放监测 APD300；
· 电气接点在线测温：ATE 系列无线测温传感器，覆盖高压开关柜、低压柜、列头柜、电缆桥架、母线槽外壳；
· 母线槽智能监控：AMB 系列实现大母线红外/光纤测温、小母线始端箱/插接箱/连接器测温；
· 列头柜精密配电：AMC100 多回路监控，最大支持 4 路进线 + 192 路出线，交流/直流系统兼容；
· 电力模组一体化监控：ATU 系列覆盖 UPS、环境、电气接点温度的全链路可视化。
二
AM5‑B 备自投装置采集进线电压电流、母联位置，控制进线/母联/柴发分合闸；AM5‑F 逐级投切装置每段母线配置一台，实现负载同时跳闸、分阶段逐级合闸，避免备自投切换时一路市电瞬间带全部负载产生的冲击。
AM5‑DB 低压备自投面向 0.4kV 三路进线 + 两路柴发场景，可同时控制 7 个断路器分合闸并集成两台柴发启动信号。
▲ 现场安科瑞综合自动化模块在低压配电柜中的典型安装
三
APView500 通过江苏省电科院 A 类认证、开普实验室 EMC 认证，双回路全功能：
· 稳态监测：电压/电流/功率/电能、电压偏差、不平衡度、2‑63 次谐波、间谐波、谐波功率、谐波相角、高频谐波、电压波动与闪变；
· 暂态监测：电压暂升/暂降/短时中断、暂降源定位、ITIC 与 SEMI F47 容忍度曲线分析；
· 瞬态监测：电压/电流瞬变捕捉，冲击性、振荡性瞬态识别；
· 故障录波：COMTRADE 格式三相电压/电流实时录波，PQDIF 数据导出，5 年日统计值存储。
典型应用：某零碳数据中心产业基地一期项目，在 5 个关键回路部署 APView500 + AKH‑0.66/K 开口式电流互感器，配合 Acrel‑1000PQA 电能质量分析系统实现不停电在线监测、实时录波、故障定位。
四
单判据动作时间 3.8 ms，双判据 7.8 ms，ARB6/ARB4 系列搭配 ARB‑S 弧光探头（探测角 ≥180°，半径 ≥0.5 m），探头及光纤链路实时自检，支持可见光/紫外光双类型探头，通过国家机构认证、莱茵 CE 认证。
典型配置：每段 I/II 母线各 1 台 ARB6（6/12/18/24/30 路探头可选），每面馈线柜 1 台 ARB4（1/2/3 路可选）。
应用案例：
· 中国电信安徽分公司大数据产业园：3 栋机电楼共 14 个配电房，每面柜子母线室/手车室/电缆室装设 3 个弧光探头；
· 内蒙古中国移动数据中心 110kV 变电站：4 段 10kV 母线、100 余面柜子，共配置 ARB6‑A30×2、ARB6‑A24×2、ARB6‑A18×4、ARB‑S×172；
· 马来西亚 PDG 数据中心：33kV/36kV 变电站共 96 套环网柜，部署 ARB6‑A6×86、ARB6‑A12×10。
五
开关柜局放监测能尽早发现潜伏性故障，是避免绝缘击穿的有效措施。APD300 采用特高频 UHF + 超声波 AE + 地电波 TEV三种监测手段，配合磁吸式安装、有线/无线两种版本，已获国网电科院认证。
每 1 秒采样时间内放电次数和放电量同时超过报警阈值即触发告警，PRPD/PRPS 图谱实时呈现，集成噪声、温度、湿度监测。
六
中国移动甘肃庆阳数据中心：180 面低压柜、母排连接点 + 出线开关按 3 点无线测温配置，柜内配置无线温湿度传感器，总计 2044 个 ATE400 + AHE100，配置 20 只 ATC600 接收器。
鄂尔多斯高新数据中心：96 面低压柜，进线/SVG/联络柜按 6 点测温、出线母排 3 点、出线开关 3 点 + 变压器低压侧 4 点，总计 1160 个 ATE400、16 只接收器互为备用。中兴通讯同类项目已应用 6 个，传感器累计 6000+；秦淮数据累计 10000+。
七
大母线（密集型母线槽）推荐分布式光纤测温 AMB400（±1 m 空间分辨率，±1 °C 精度，单通道10MB+/响应 <3 秒，覆盖无盲区）或红外测温 AMB300（连接器离散点位，可测量铜排温度）；
小母线（≤630A）由始端箱监控 AMB100‑A‑P1‑C、插接箱监控 AMB100‑A‑xS（2P/4P 两种尺寸、1‑4 路三相监测）、连接器测温 AMB300（红外+NTC 双方案）、监控采集箱 ATP010KT 组成环网冗余组网。
▲ 小母线监控箱 ATP 360 现场运行实拍，触摸屏呈现每条母线插接箱电参量与温度
应用案例：
· 中国移动广东东莞数据中心：占地 100 亩、15.1 万㎡、双路 110kV 引入、17000 个机柜、2N 冗余，每个冷通道由 4 条小母线配电；
· 秦淮数据环首都·太行山基地：三路 220kV 接入，13 期建设、500MW+ IT 总容量、年平均 PUE 1.16；
· 马来西亚某数据中心：AMB100‑A‑2S‑MK 4298 只、AMB300‑Z 1008 只、AMB100‑A‑P1 372 只、AMB300‑NTC 740 只、监控箱 178 台。
八
AMC100 系列监控模块单个分模块可监测 30/48 单相回路，最大支持 4 路进线 + 192 路出线，交流（ZA/FAK30/FAK48/FA30/FA48）与直流（ZD/FDK30/FDK48/FD30/FD48）系统兼容，并提供 30/48 路开关量模块、30/48 路 NTC 测温模块。
模块支持连续 A/B/C 相间隔接线，避免相间短路；主备路任一路电压输入即可工作并输出 24V 给分模块/触摸屏供电；配套 AKH‑0.66 系列互感器（导轨式 18/27 mm 间距、免穿孔、螺丝固定等多种规格），灵活对接动环/DCIM 平台。
应用案例：秦淮数据存瑞/桑园/灵丘/马来西亚项目，灵丘项目总规划 13 期、总投资 350 亿元、IT 总容量 500MW+，可承载服务器超 100 万台。
九
AI 算力爆发使单机柜功率向 MW 级迈进，传统 400V 交流及 54V 直流架构因损耗高、扩容难已触及物理极限。基于 SST 固态变压器的 800V HVDC 高压直流架构正成为新一代算力中心的必然选择：更高电压、更大功率、更低损耗。
但新架构带来新挑战——800V 直流母线采用 IT 不接地方式，单点接地故障极易被忽视；高功率大电流导致小母线温升成关键风险；直流系统的保护需要断路器、微机保护、弧光保护、局放监测多手段配合。
安科瑞 AIM‑T500L 直流绝缘监测仪采用信号注入法，覆盖 DC 0~1000V 或 AC 0~690V 系统，绝缘电阻监测范围 1 kΩ~10 MΩ，响应时间 <5 s，3 组继电器分级告警（出错/预警/报警），配合 ASG200 测试信号发生器 + AIL200‑12 绝缘故障定位仪精准定位故障支路，大幅缩短运维排查时间。
▲ AIM‑T500L 直流绝缘监测仪：液晶实时显示绝缘电阻 / 泄漏电容 / 告警
T/CMEEEA 261‑2026 已要求 800V 直流 IT 系统必须配置绝缘在线监测。安科瑞 AIM‑T500L + ASG200 + AIL200‑12 交直流绝缘监测产品已经供货阿里数据中心；DC800V 母线测温系列已送样英伟达核心供应商；ARB6 弧光保护大量应用于中国移动安徽/内蒙等地数据中心，并配套马来西亚、印尼、泰国数据中心建设。
电力模组一体化监控：ATU173 + ANet‑2E4SM + ATC600‑C + ATE400 + AMC + APView + 烟雾/温湿度/水浸传感器的全场景方案，已服务于世纪互联乌兰察布零碳智算中心基地一期（64 套电力模组）、重庆西部科学城先进数据中心（10W+ 数据点）等项目。
备自投及电力监控案例：陕西公安厅数据中心（10kV 综自 + AM5 备自投 + AM5‑F 逐级投切 + EMS 能效管理）；辽宁移动数据中心 0.4kV 三进线两母联两柴发改造（AM5‑DB）。
结 语
安科瑞以全链路、自主可控的产品矩阵，助力数据中心实现安全、可靠、绿色运行。从 110kV 变电站到 800V HVDC 算力机柜，从 88 页方案手册到 1 万+ 传感器交付场景，安科瑞与每一家数据中心共同面对算力跃升带来的供电挑战。
— 安科瑞电气股份有限公司 · 数据中心全系列产品解决方案
