主动 - 被动混合防孤岛保护在光伏项目中的应用与效果分析

（一）频率突变跳闸保护

（二）有压自动合闸保护

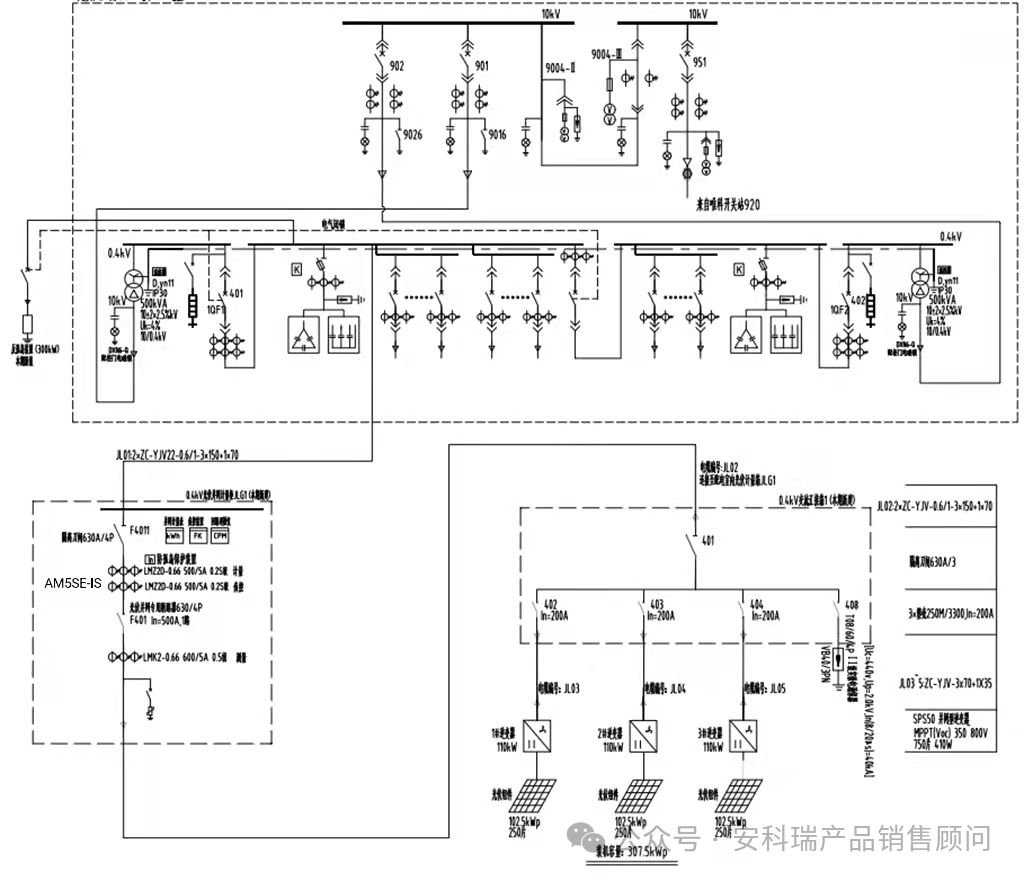

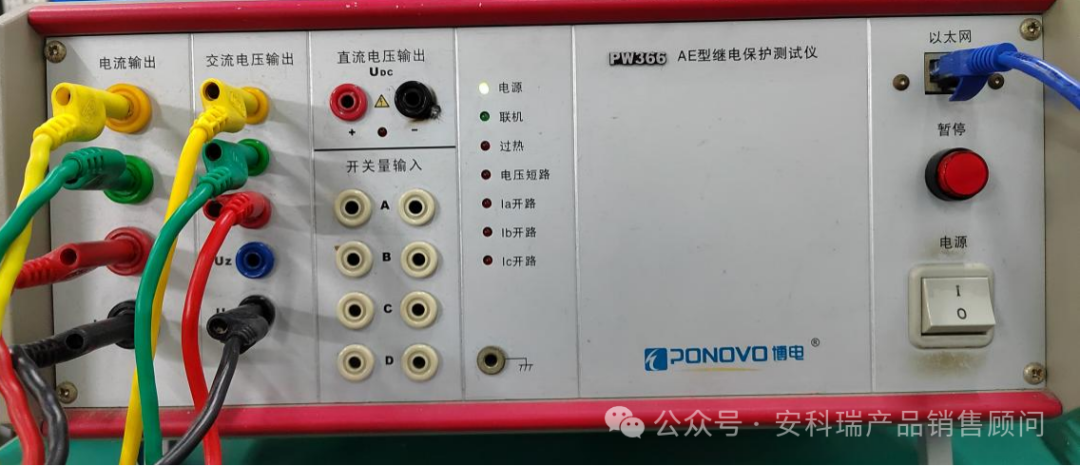

（一）测试条件

（二）频率突变保护测试

1. 参数设置




   接线方式：3PT、3CT；频率突变功能：投入；频率突变定值：1.220Hz/S；启动延时：0.200s；动作延时：0.400s；电流判断来源：测量电流；有流定值：0.100A。
2. 测试流程




   将断路器置于合闸状态，在装置对应电压端子施加 57.74V 额定电压，按定值设置频率变化率参数。装置经设定延时后，准确触发保护跳闸，对应指示灯正常点亮，动作时间与逻辑符合设计要求。
3.

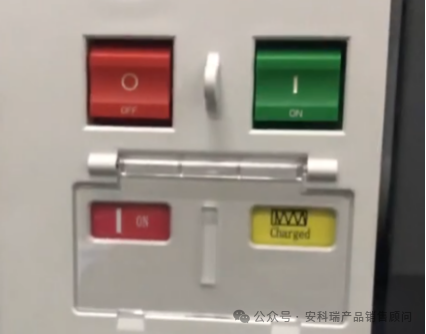

   断路器合闸状态

（三）有压自动合闸保护测试

1. 参数设置




   投入有压自动合闸与同期功能，市电侧、并网侧按同期条件配置电压、频率参数，满足电压幅值、频率、相位同步要求。
2. 测试流程




   将断路器置于分闸状态，施加合后位开入量信号（AC/DC 220V/110V），在两侧电压端子分别施加 57.74V∠0° 电压、49.99Hz 频率。装置经延时后，准确发出同期合闸与保护合闸命令，事件记录完整，动作逻辑正确。
3.

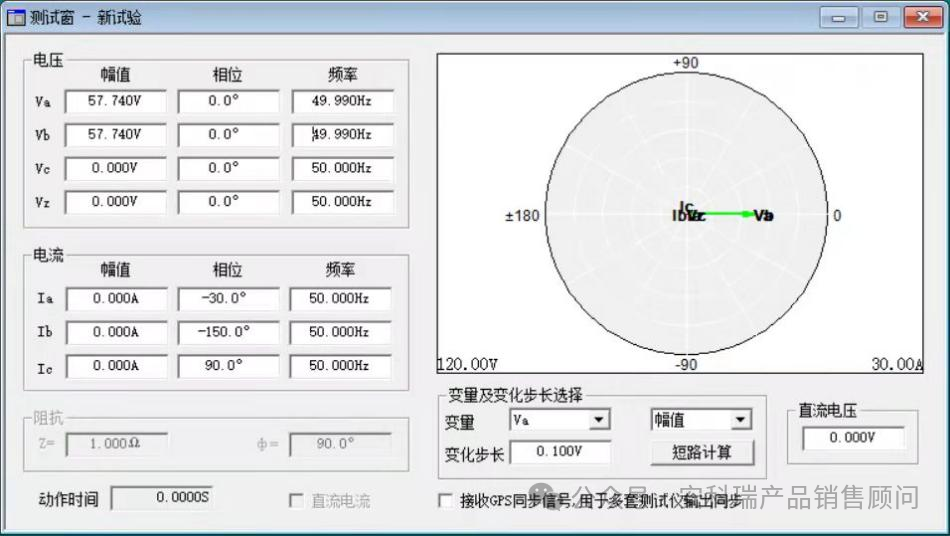

   电压施加窗口

（四）测试结论

1. 频率突变跳闸功能响应精准，可快速识别频率异常波动，有效防范孤岛效应；

2. 有压自动合闸功能动作可靠，实现失压自动脱网、有电自动并网的智能控制；

3. 装置各项性能指标满足用户技术要求，可稳定应用于本光伏并网系统。

4.

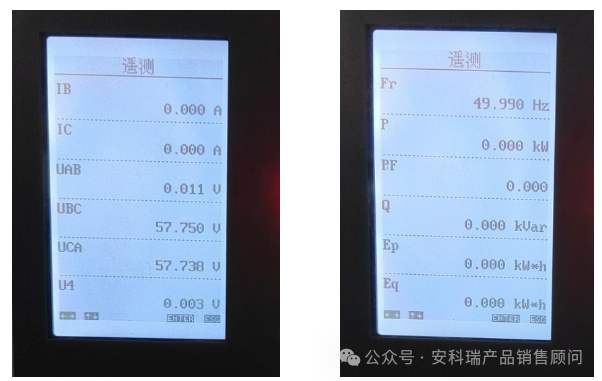

   电电压压，频率要测电压，频率要测
